Custom Belleville Washers

The original concept, pressed from steel strip with no load or dimensional tolerances, usual finish is phosphate and oiled. Belleville washers are the economical option. Belleville washers from JTD Stamping are available in a variety of sizes, diameters, and stress levels.  This enables Belleville washers to be used for a range of jobs.  In thicknesses options from .005 to .250", Belleville washers are versatile and made from top of the industry materials such as spring steel, stainless steel, and beryllium copper.  Contact us to learn how Belleville washers will deliver the results you want.  In addition to our Belleville washers, we offer stainless metric washers, fender washers and a vast selection of washers in materials such as copper or high carbon steel ready to view in our catalog.

1075/1095 Spring Steel (46)

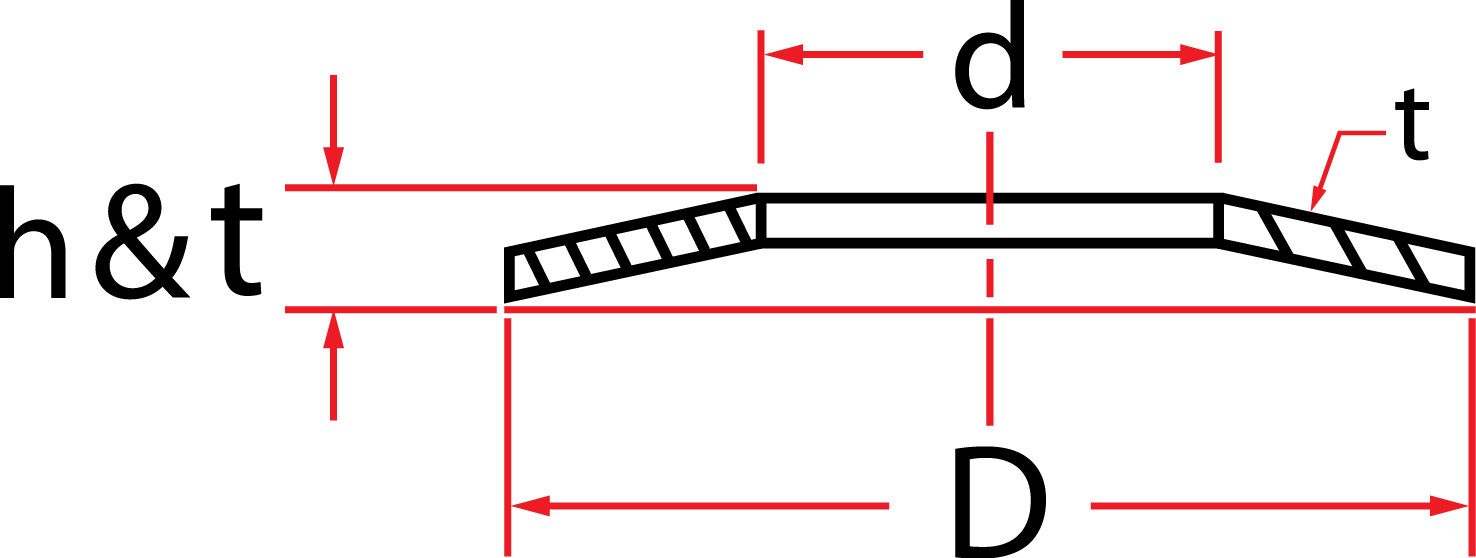

Part Number Bolt Diameter d D t h&t Price
BW-01870-001-CC #2 0.093 0.187 0.010 0.015 Request a Quote
BW-02500-002-CC #4 0.125 0.25 0.013 0.02 Request a Quote
BW-03120-003-CC #6 0.156 0.312 0.017 0.025 Request a Quote
BW-03750-004-CC 3/16 Inch 0.195 0.375 0.015 0.027 Request a Quote
BW-05000-005-CC 1/4 Inch 0.258 0.5 0.019 0.035 Request a Quote
BW-05000-006-CC 1/4 Inch 0.258 0.5 0.023 0.039 Request a Quote
BW-06250-007-CC 5/16 Inch 0.317 0.625 0.032 0.048 Request a Quote
BW-06880-010-CC 3/8 Inch 0.382 0.688 0.024 0.044 Request a Quote
BW-06880-011-CC 3/8 Inch 0.382 0.688 0.028 0.048 Request a Quote
BW-07500-008-CC 5/16 Inch 0.32 0.75 0.028 0.052 Request a Quote
BW-07500-009-CC 5/16 Inch 0.32 0.75 0.032 0.056 Request a Quote
BW-07500-012-CC 3/8 Inch 0.382 0.75 0.032 0.052 Request a Quote
BW-07500-013-CC 3/8 Inch 0.382 0.75 0.035 0.057 Request a Quote
BW-07500-014-CC 3/8 Inch 0.38 0.75 0.04 0.059 Request a Quote
BW-10000-015-CC 7/16 Inch 0.445 1 0.035 0.067 Request a Quote
BW-10000-016-CC 7/16 Inch 0.445 1 0.039 0.071 Request a Quote
BW-10000-017-CC 7/16 Inch 0.445 1 0.049 0.075 Request a Quote
BW-10000-018-CC 1/2 Inch 0.512 1 0.035 0.067 Request a Quote
BW-10000-019-CC 1/2 Inch 0.512 1 0.039 0.075 Request a Quote
BW-10000-020-CC 1/2 Inch 0.512 1 0.049 0.083 Request a Quote
BW-10000-021-CC 1/2 Inch 0.512 1 0.059 0.087 Request a Quote
BW-11000-022-CC 1/2 Inch 0.512 1.1 0.039 0.075 Request a Quote
BW-11000-023-CC 1/2 Inch 0.512 1.1 0.049 0.083 Request a Quote
BW-11000-024-CC 1/2 Inch 0.512 1.1 0.059 0.087 Request a Quote
BW-11250-025-CC 9/16 Inch 0.567 1.125 0.056 0.084 Request a Quote
BW-12500-026-CC 5/8 Inch 0.63 1.25 0.04 0.082 Request a Quote
BW-12500-027-CC 5/8 Inch 0.63 1.25 0.062 0.092 Request a Quote
BW-13750-028-CC 5/8 Inch 0.637 1.375 0.049 0.095 Request a Quote
BW-13750-029-CC 5/8 Inch 0.637 1.375 0.059 0.102 Request a Quote
BW-13750-030-CC 5/8 Inch 0.637 1.375 0.078 0.11 Request a Quote
BW-13750-031-CC 11/16 Inch 0.692 1.375 0.067 0.101 Request a Quote
BW-15000-032-CC 3/4 Inch 0.755 1.5 0.045 0.093 Request a Quote
BW-15000-033-CC 3/4 Inch 0.755 1.5 0.072 0.109 Request a Quote
BW-15000-034-CC 3/4 Inch 0.761 1.5 0.059 0.114 Request a Quote
BW-15000-035-CC 3/4 Inch 0.761 1.5 0.078 0.122 Request a Quote
BW-15000-036-CC 3/4 Inch 0.761 1.5 0.098 0.134 Request a Quote
BW-17500-037-CC 7/8 Inch 0.88 1.75 0.085 0.128 Request a Quote
BW-20000-038-CC 1 Inch 1.016 2 0.065 0.13 Request a Quote
BW-20000-039-CC 1 Inch 1.016 2 0.078 0.138 Request a Quote
BW-20000-040-CC 1 Inch 1.016 2 0.098 0.158 Request a Quote
BW-20000-041-CC 1 Inch 1.016 2 0.118 0.165 Request a Quote
BW-23750-042-CC 1 Inch 1.016 2.375 0.078 0.157 Request a Quote
BW-23750-043-CC 1 Inch 1.016 2.375 0.098 0.177 Request a Quote
BW-23750-044-CC 1 Inch 1.016 2.375 0.118 0.181 Request a Quote
BW-25000-045-CC 1-1/4 Inch 1.25 2.5 0.08 0.16 Request a Quote
BW-25000-046-CC 1-1/4 Inch 1.25 2.5 0.12 0.18 Request a Quote
